غرفة فرامل DP المخصصة: شرح كامل لخيارات المنافذ والسكتة الدماغية والبناء

أرسل لنا مدير مشتريات OEM ذات مرة غرفة فرامل DP تم سحبها من نموذج أولي للمركبة. كانت السكتة الدماغية صحيحة وكان الحجاب الحاجز سليمًا، لكن المنفذ لم يتطابق مع خط هواء الشاحنة وكان قضيب الدفع قصيرًا جدًا بمقدار 12 مم بالنسبة لهندسة ضبط الركود. الجزء لم يكن معيبًا. لقد كانت مجرد وحدة مخزون لم يتم سؤالها مطلقًا عما إذا كان الطلب على حامل السيارة والموصل والسكتة الدماغية مختلفًا. هذا هو السبب الحقيقي لوجود السوق المخصصة لغرفة الفرامل DP: لجعل الغرفة مناسبة للمركبة بدلاً من إجبار السيارة على قبول جزء قياسي.

هنا هو الاستنتاج مقدما. تعد غرفة فرامل DP المخصصة هي الخطوة الصحيحة عندما لا يتناسب نوع المنفذ أو السكتة الدماغية أو هندسة قضيب الدفع أو تشطيب الغلاف أو وثائق الاختبار الخاصة بوحدة قياسية مع طلبك. المصنع الذي يتحكم في عملية الصب والختم والاختبارات المعملية الخاصة به هو المصنع الذي سيقدم جزءًا مخصصًا حقًا بدلاً من وحدة مخزون معدلة.

ما هي غرفة الفرامل DP ومتى يصبح التخصيص ضروريًا

تنتمي غرف الفرامل DP إلى عائلة غرف الفرامل S-Cam، والتي تشتمل أيضًا على DD (الحجاب الحاجز المزدوج) وغرف الخدمة الفردية. تستخدم وحدة DP حاجزًا لتطبيق فرامل الخدمة ووحدة زنبركية على شكل مكبس لوقوف السيارات وفرامل الطوارئ. يجعل قسم ركن السيارة على شكل المكبس الحزمة الشاملة أكثر إحكاما من تصميم الغشاء المزدوج، ولهذا السبب تظهر غرف DP بشكل متكرر على الجرارات والمقطورات الأوروبية حيث تكون مساحة المحور محدودة.

العرف ليس ترفًا في هذه المواقف؛ إنه مطلب:

• يستخدم نظام الهواء الخاص بك موصلات Voss بينما تأتي الحجرة القياسية بمنفذ M22.
• يحتاج طول قضيب الدفع أو هندسة الشق إلى التغيير ليتوافق مع أداة ضبط الارتخاء.
• يفرض الخلوص المتصاعد المتوفر جسمًا أقصر أو اتجاهًا مختلفًا للمنفذ.
• تعمل السيارة في منطقة مليئة بالأملاح وتحتاج إلى حماية سطحية محددة.

خمس مواصفات تحدد غرفة الفرامل DP المخصصة

1. نوع المنفذ والاتصال

الميناء هو أول عدم تطابق يكتشفه معظم المشترين. يتم إنتاج غرف DP عادة بمنفذ M22 x 1.5 أنثى أو اتصال من نوع Voss. M22 هو المنفذ المتري التقليدي المستخدم مع تركيبات الهواء القياسية؛ Voss عبارة عن موصل إضافي محدد على نطاق واسع في الجرارات والمقطورات الأوروبية الصنع لأنه يوفر وقت التجميع ويقلل من مخاطر الترابط المتقاطع. إذا كان أسطولك موحدًا على Voss، فإن غرفة M22 المخزونة تفرض محولًا، مما يضيف نقطة تسرب وعمالة إضافية. يؤدي تحديد المنفذ في المصنع إلى إزالة هذا الخطر تمامًا.

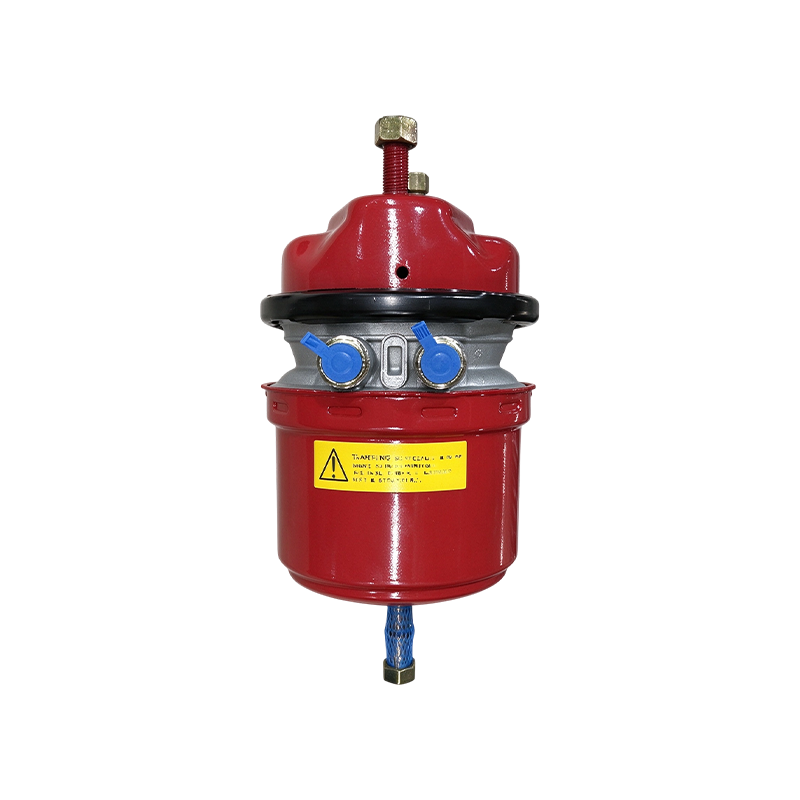

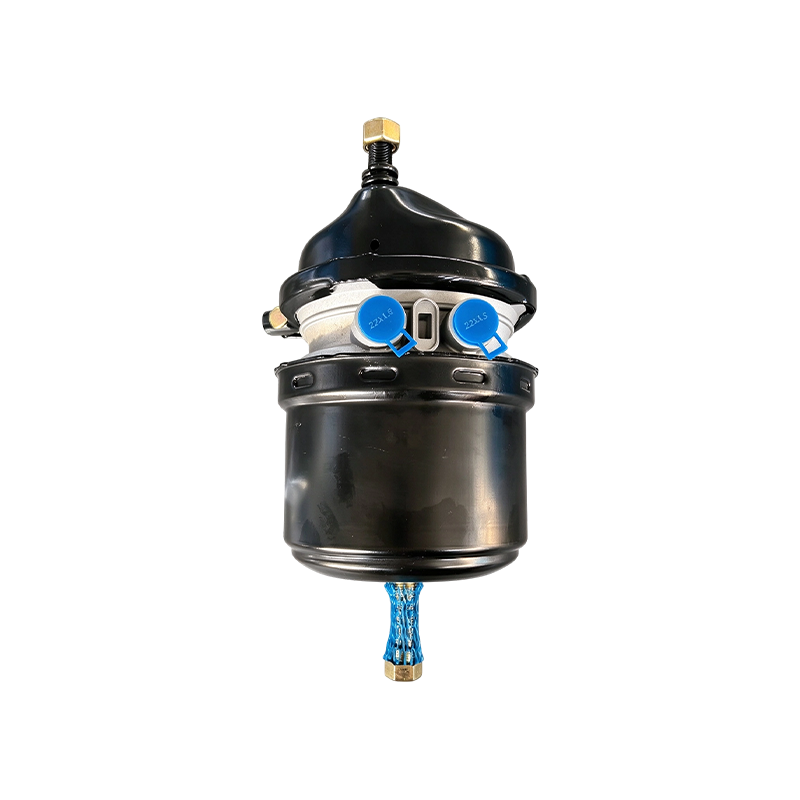

للحصول على تصميم محكم الإغلاق مع غلاف مدمج وتركيبات مترية، تعد الغرفة المغلقة T2424DP المزودة بمنفذ M22 نقطة بداية نموذجية. على جانب Voss، تُظهر النسخة القصيرة T2424DP مع اتصال Voss كيف يمكن تقصير الجسم مع الحفاظ على نفس السكتة الدماغية الفعالة، وهو أمر مفيد عندما تكون الحجرة قريبة من المحور أو حاجز الإطار.

T2424DP غرفة الفرامل قصيرة الشوط مع اتصال فوس تناسب هذه الحجرة المدمجة مساحات السكك الحديدية أو المحاور الضيقة مع الحفاظ على السكتة الدماغية الفعالة. يساعد تصميمه القصير وواجهة Voss في الحفاظ على سلامة الختم وسهولة التركيب في هيكل السيارة الصغيرة. عرض المنتج →

2. طول السكتة الدماغية

السكتة الدماغية هي المسافة التي يقطعها قضيب الدفع من موضع التحرير الكامل إلى الموضع المطبق بالكامل. غالبًا ما توفر غرف DP القياسية حوالي 2.5 بوصة من السفر؛ تمتد الإصدارات طويلة الأشواط وثلاثية الأشواط إلى 3 بوصات تقريبًا. يصبح السفر الإضافي ذا قيمة عندما تتآكل بطانات الفرامل ويكون جهاز ضبط الارتخاء قريبًا من نهاية نطاقه، لأن قضيب الدفع يظل داخل نطاق القوة الفعال للغرفة بدلاً من الوصول إلى القاع. إن المقايضة مادية: فالضربة الأطول تغير الطول الإجمالي للجسم والخلوص المطلوب للتثبيت. قم بقياس المساحة المتوفرة على المحور قبل اختيار إصدار ثلاثي الأشواط.

3. دفع قضيب وهندسة التركيب

قضيب الدفع ليس قضيبًا عامًا. يمكن تسليم غرفة DP المخصصة بقضيب طويل للتوصيل القياسي، أو شق ملحوم عند الضغط على شوكة أو لحامها في النهاية، أو قضيب قصير للتركيبات الضيقة، أو زاوية شوكة خاصة لطراز مركبة معين. تتضمن هندسة التركيب أيضًا موضع مسامير التثبيت وزاوية دوران منفذ الخدمة. يرسل مشترو OEM نماذج CAD؛ يقوم مشترو ما بعد البيع بقياس الغرفة القديمة. سيقوم المورد المسؤول بأرشفة رسومات الطلب بحيث يتطابق كل طلب متكرر تمامًا.

4. مواد الإسكان وحماية السطح

تستخدم معظم غرف DP غلافًا من الألومنيوم المصبوب لأنه خفيف ويقاوم التآكل بشكل أفضل بكثير من الغلاف الفولاذي المطلي. تشطيب السطح هو التفاصيل التي يتم الاستهانة بها: فالغرفة التي تعمل في منطقة بها ملح الطريق الشتوي تحتاج إلى طلاء يتحمل تأثير الحجر والمواد الكيميائية. حدد المعالجة السطحية في مرحلة عرض الأسعار واطلب بيانات اختبار التآكل. هذه هي أيضًا مرحلة وضع العلامات الخاصة، حيث يتم وضع رقم الجزء أو الشعار أو الرمز الشريطي الخاص بك في الغلاف أو طباعته على الملصق.

5. الاختبار والتوثيق

تصل غرفة DP المخصصة حقًا بالأدلة. ونظرًا لتفاعل الحجاب الحاجز والزنبرك والمبيت المصبوب، فإن تغيير عنصر واحد يؤدي إلى تغيير منحنى الأداء. يمكن للمصنع الذي لديه مختبر خاص به تقديم تقارير عن درجات الحرارة المرتفعة والمنخفضة، ونتائج اختبار عمر الخدمة، ومنحنى الأداء للتكوين المحدد الخاص بك. عندما يحمل المورد شهادة IATF 16949، فإن هذا التوثيق يعد جزءًا من عملية الإنتاج، وليس مبلغًا إضافيًا مدفوع الأجر.

قائمة مرجعية للمواصفات العملية قبل إرسال الاستفسار

تغطي هذه المعلمات الستة 90 بالمائة من أخطاء الاقتباس. اكتبها قبل الاتصال بالمورد.

احتفظ بعنصر آخر في القائمة. ستحتاج الغرفة المخصصة في النهاية إلى أجزاء الخدمة. إذا كان المصنع يقدم أيضًا مجموعة أدوات إصلاح غرفة الفرامل DP مع الحجاب الحاجز والزنبركات والأختام الصحيحة، فإن إعادة البناء المستقبلية تظل قريبة من الأداء الأصلي قدر الإمكان. تأكد من وجود مجموعة الإصلاح لرقم الجزء المخصص الدقيق الخاص بك قبل تشغيل دفعة الإنتاج الأولى.

نظرة عامة على مجموعة أدوات إصلاح غرفة الفرامل DP مجموعة إعادة بناء لغرف الفرامل من نوع المكبس، بما في ذلك الغطاء العلوي والهيكل والجسم المركزي والزنبركات. فهو يسمح باستبدال الأجزاء البالية دون استبدال الحجرة بالكامل، مما يقلل التكلفة ووقت التوقف عن العمل مع الحفاظ على أداء المكابح. عرض المنتج →

لماذا يؤدي الصب والختم الداخلي إلى تغيير اللعبة المخصصة

هناك فرق عملي بين المورد الذي يمتلك ورش الصب والختم الخاصة به والمورد الذي يقوم فقط بتجميع الأجزاء المشتراة. إن الهيكل المصبوب هو المكان الذي يتم فيه إنشاء خيوط المنفذ ومقاعد الحجاب الحاجز وأسطح التثبيت. إذا كان المورد يتحكم في عملية الصب، فيمكنه ضبط سمك الجدار، أو تحريك رئيس تحديد الموقع، أو تدوير اتجاه المنفذ دون انتظار مسبك خارجي. يؤدي الختم الداخلي إلى نفس الشيء بالنسبة للمبيت الزنبركي وألواح التثبيت: حيث تتقلص فترات التسليم، وتظل التفاوتات محدودة، ولا تتم إضافة أي هامش تداول في المنتصف.

هذا هو النهج وراء خط إنتاج Zhejiang Rongzhan Machinery. تدير الشركة ورش صب وختم الألمنيوم الخاصة بها، وتحتفظ بمختبر داخلي لاختبار درجة الحرارة وعمر الخدمة، وتبلغ طاقتها الإنتاجية أكثر من ثلاثة ملايين مجموعة سنويًا. يتم فحص كل غرفة قبل التسليم، وتغطي شهادة IATF 16949 الخاصة بالشركة عملية التصنيع الكاملة. هذه هي الإجابة العملية على السؤال "كيف يتم التحقق من الغرفة المخصصة؟" الجواب: يتم التحقق منه من قبل نفس المصنع الذي قام ببنائه، باستخدام نفس معدات الاختبار المستخدمة لعينة مكونة من قطعة واحدة ومجموعة مكونة من 10000 قطعة. مزيد من التفاصيل حول إعداد التصنيع للشركة متاحة على حول الصفحة .

لإلقاء نظرة فاحصة على سبب تأثير إغلاق الغرفة والسكتة الدماغية بشكل مباشر على سلامة المركبات التجارية، مذكرة صناعية حول كيفية ضمان غرفة الفرامل للسلامة التجارية يشرح الآلية بعبارات واضحة.

خلاصة القول بسيطة. عندما تطلب غرفة فرامل DP مخصصة، فإنك تراهن على سيطرة المصنع على عملياته الخاصة. إن نوع المنفذ، والسكتة الدماغية، وهندسة قضيب الدفع، والانتهاء من السطح، ووثائق الاختبار هي القرارات الخمسة التي تحدد الجزء. يمكن للشركة المصنعة التي لديها عمليات صب وختم واختبارات معملية داخلية تحويل تلك القرارات إلى غرفة مناسبة ومحكمة الغلق وتدوم طويلاً. اطلب تقرير الاختبار، واطلب رؤية ورشة الصب، وقم بتدوين مواصفات المنفذ والسكتة الدماغية كتابيًا. هذا هو الفرق بين جزء المخزون المعدل وغرفة فرامل DP المخصصة حقًا.
